Prezentare

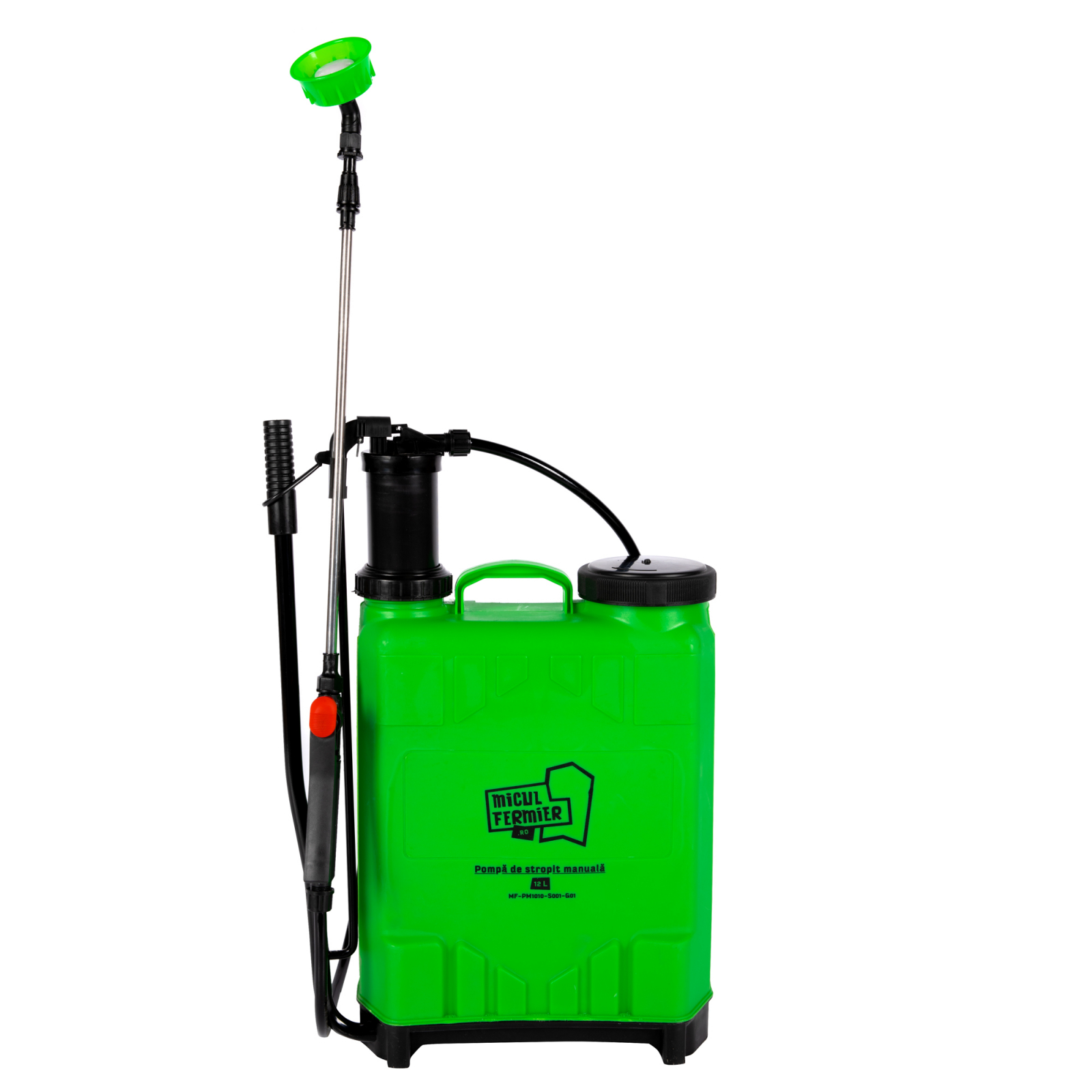

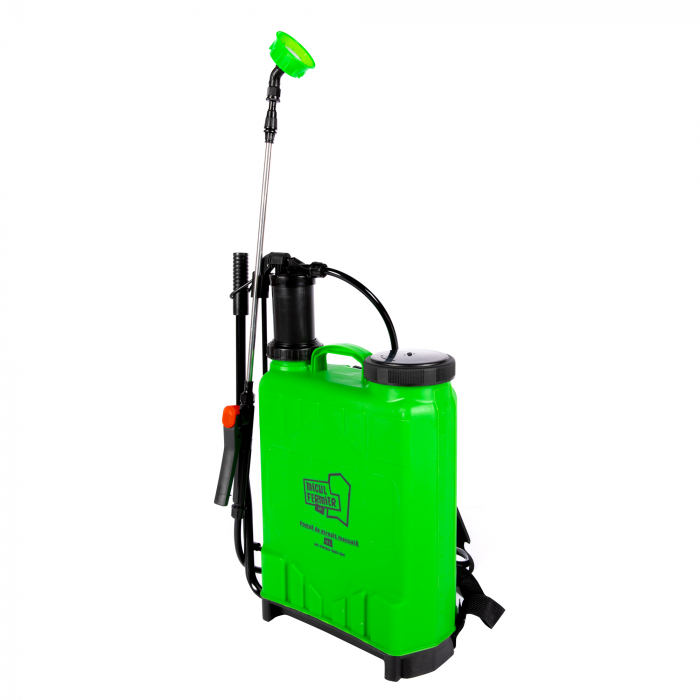

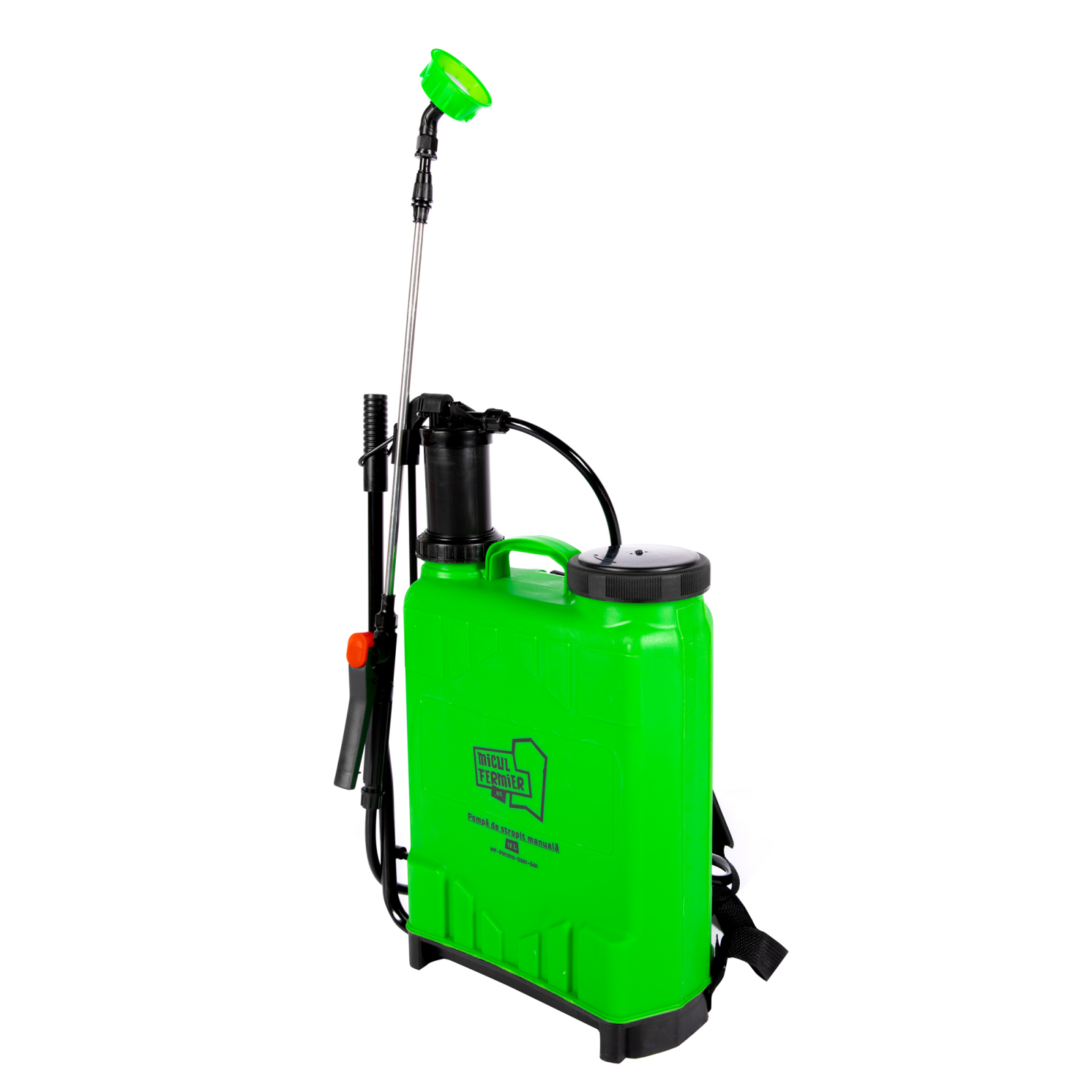

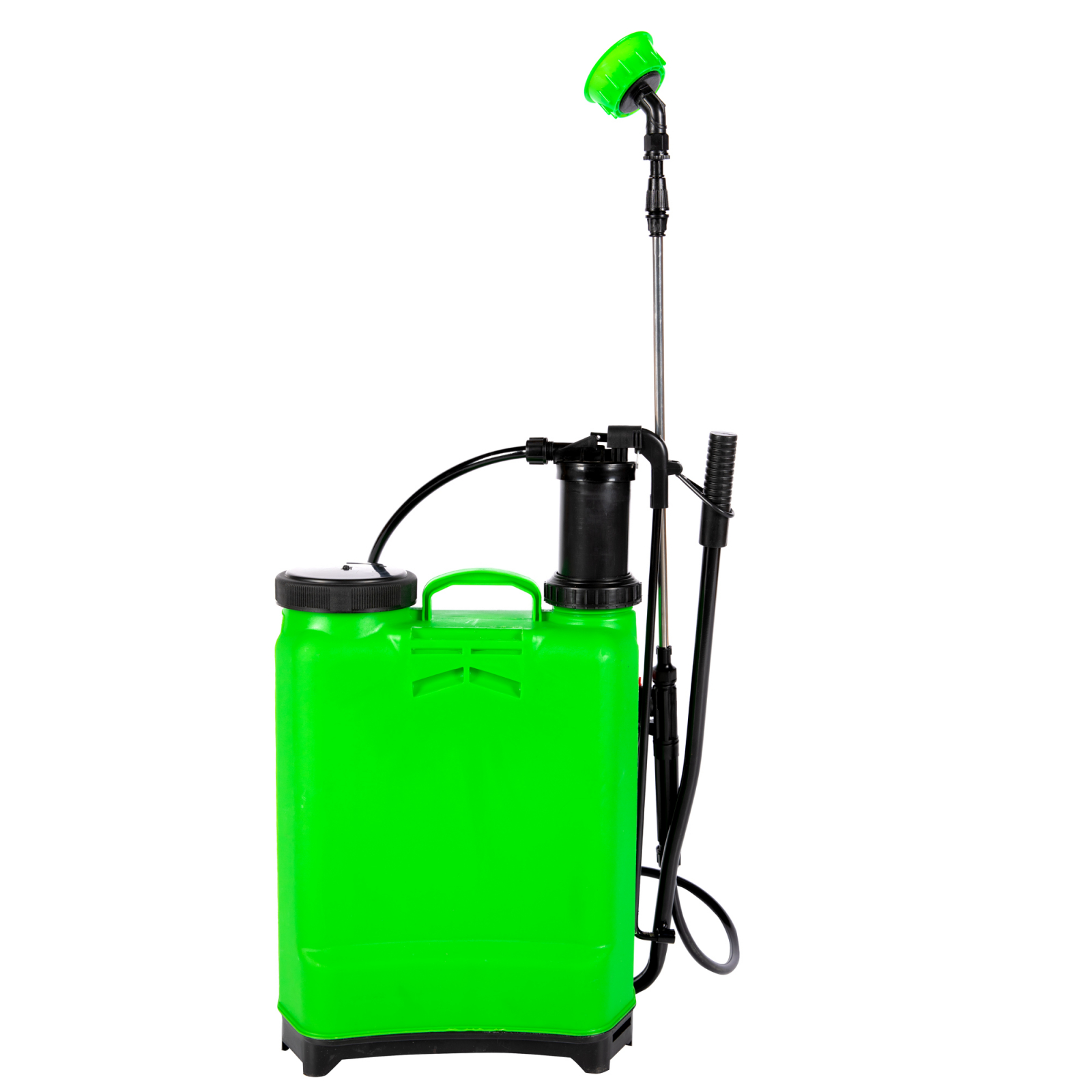

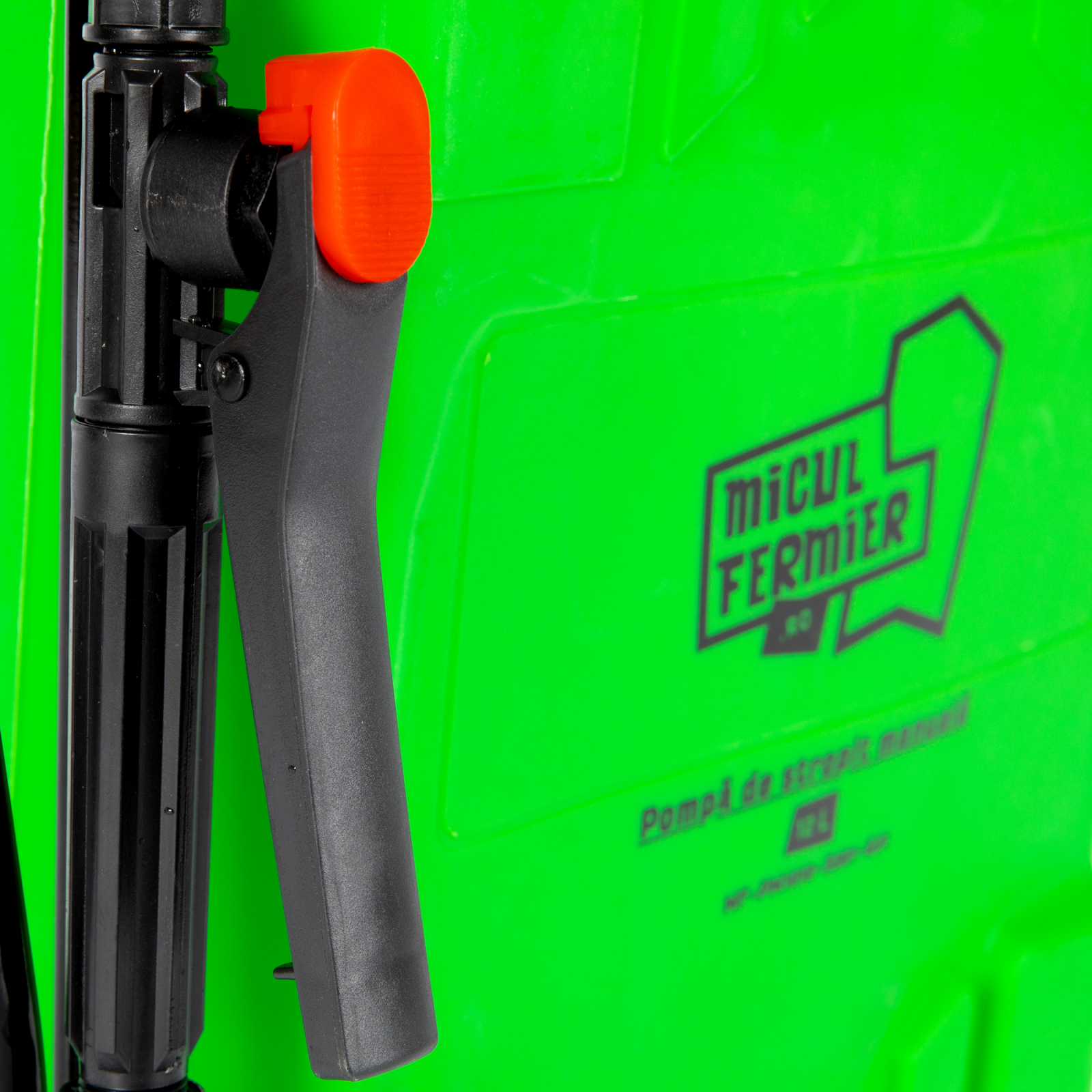

Pompa de stropit manuala, Micul Fermier 12LPompa de stropit manuala, Micul Fermier 12L MF-PM1010-S001-G01 este potrivita pentru pulverizarea de solutii apoase care contin: pesticide (erbicide, fungicide, insecticide, acaricide) pentru combaterea buruienilor, bolilor si daunatorilor; ingrasaminte lichide (biostimulatoare, fertilizante, aport de calciu, fier, zinc, potasiu) pentru ingrijirea plantelor, florilor, arbustilor; detergenti pentru curatarea usoara a unor suprafete sau geamurilor; apa de ploaie pentru udari; substante pentru dezinsectie si dezinfectie.Necesara in gospodarii, gradini de legume, livezi de pomi fructiferi, vii, suprafete agricole, grajdurile de pasari sau animale.Nu este permisa utilizarea pompei pentru pulverizarea de: substante chimice agresive din clase industriale; substante explozive; solventi, substante caustice cu autoincalzire; substante corozive; agenti de pulverizare care nu sunt aprobati la comercializare;
Caracteristici tehnice

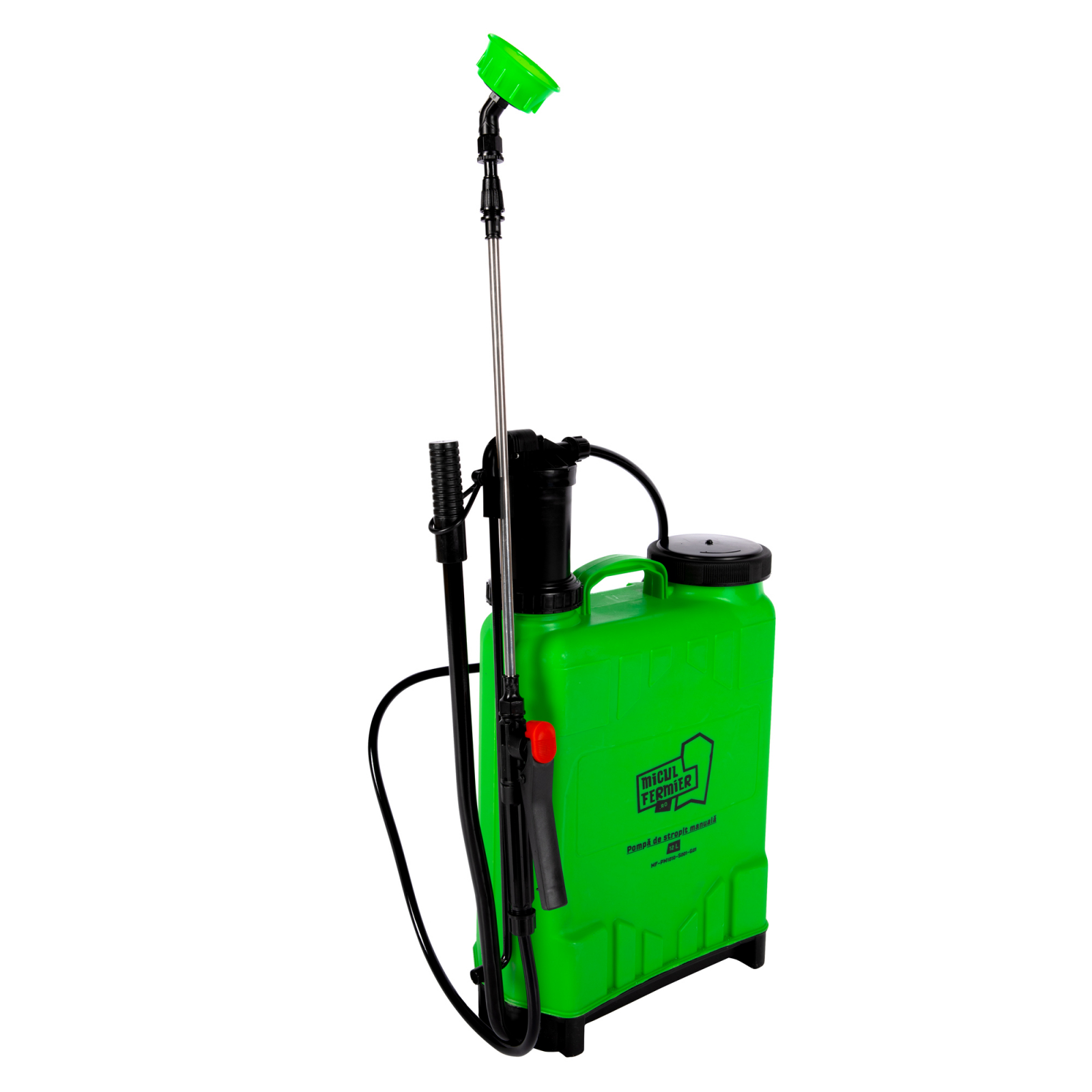

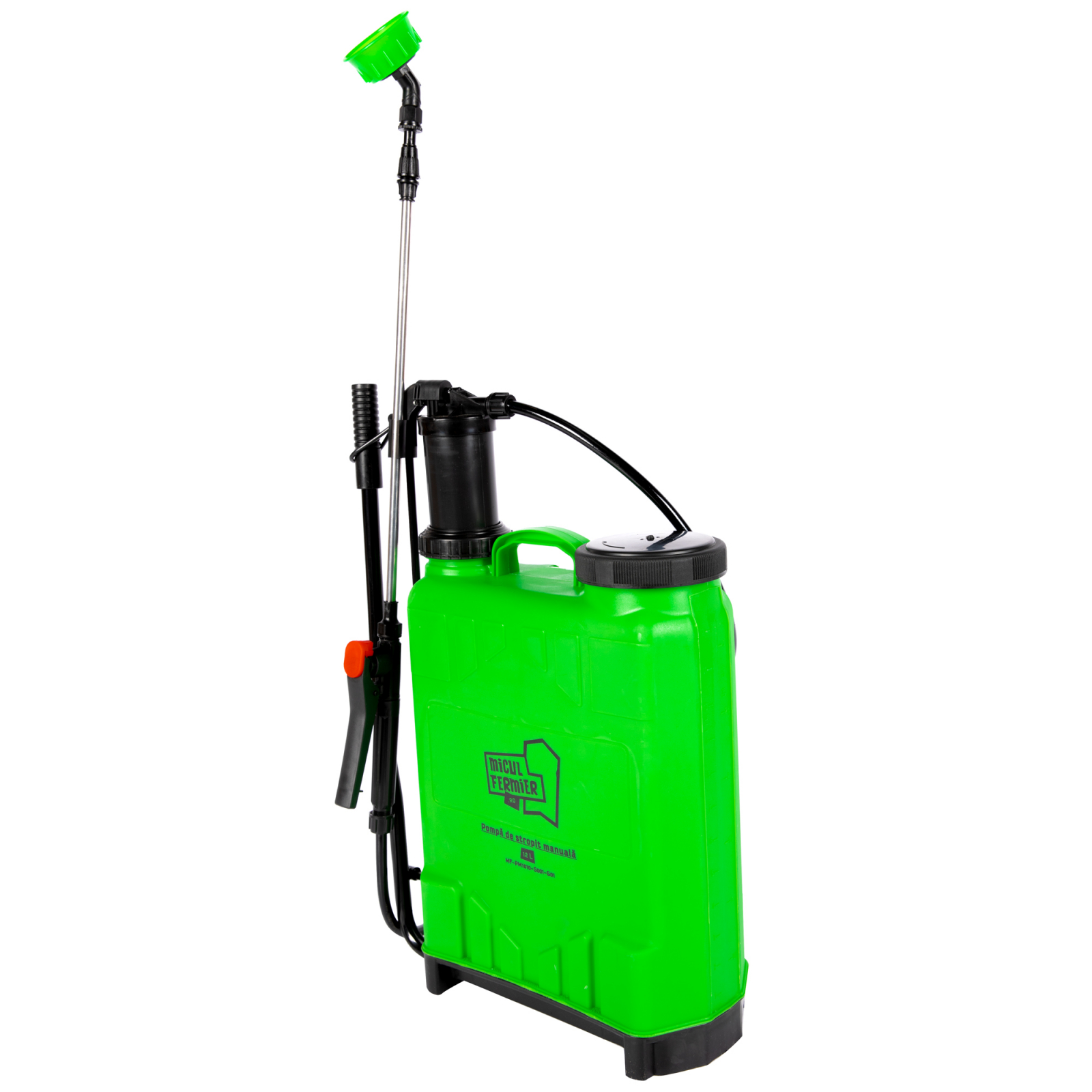

- Pompă de stropit manuală Micul Fermier MF-PM1010-S001-G01, 12 L, 2,5 bar, debit 2-2,5 L/min, lance telescopică Pompa de stropit manuală Micul Fermier MF-PM1010-S001-G01 este destinată lucrărilor de pulverizare din gospodărie, grădină, livadă, vie și alte suprafețe agricole.
- Are un rezervor de 12 litri , presiune maximă de lucru de 2,5 bar și debit de pulverizare de 2-2,5 L/min , fiind concepută pentru aplicarea uniformă a soluțiilor apoase.

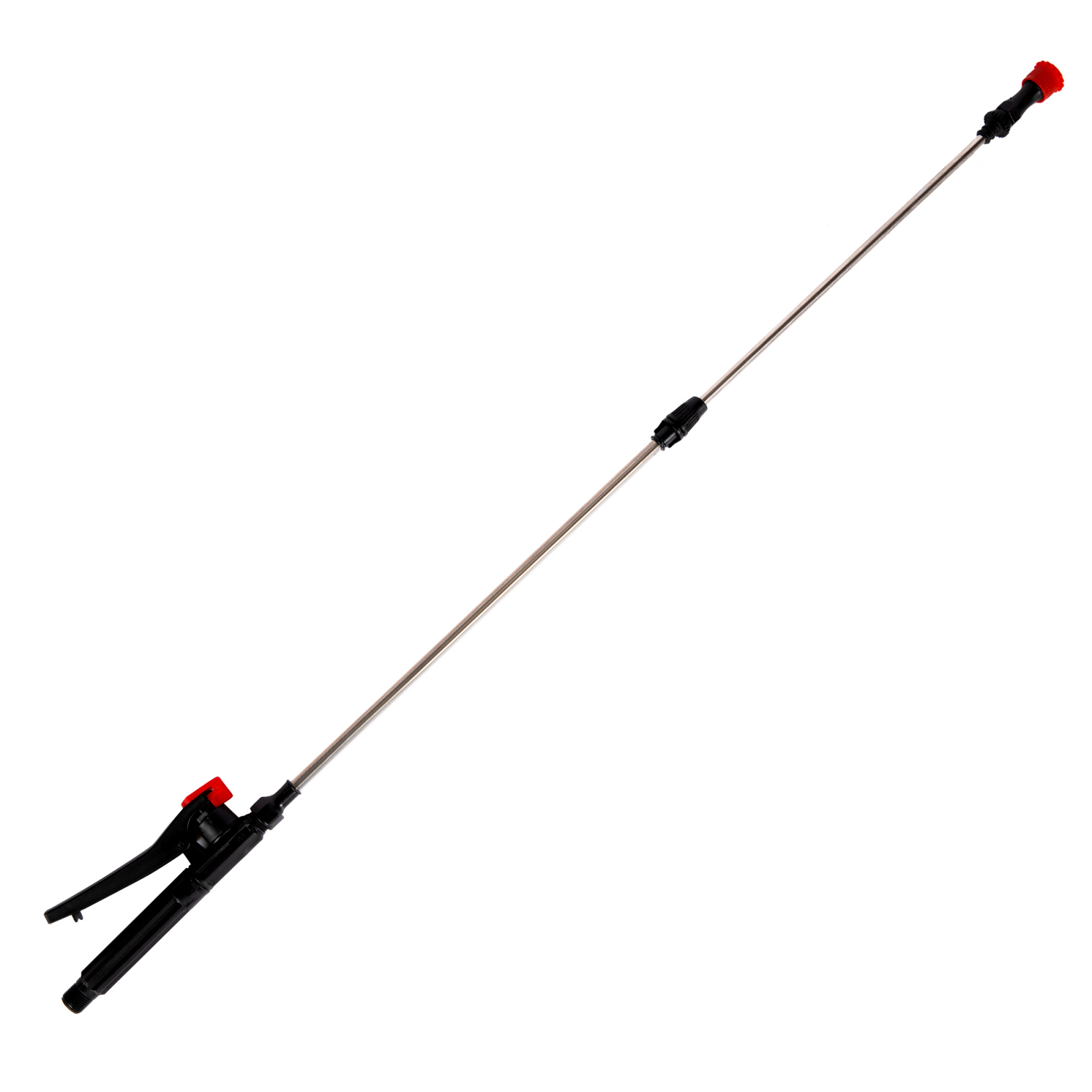

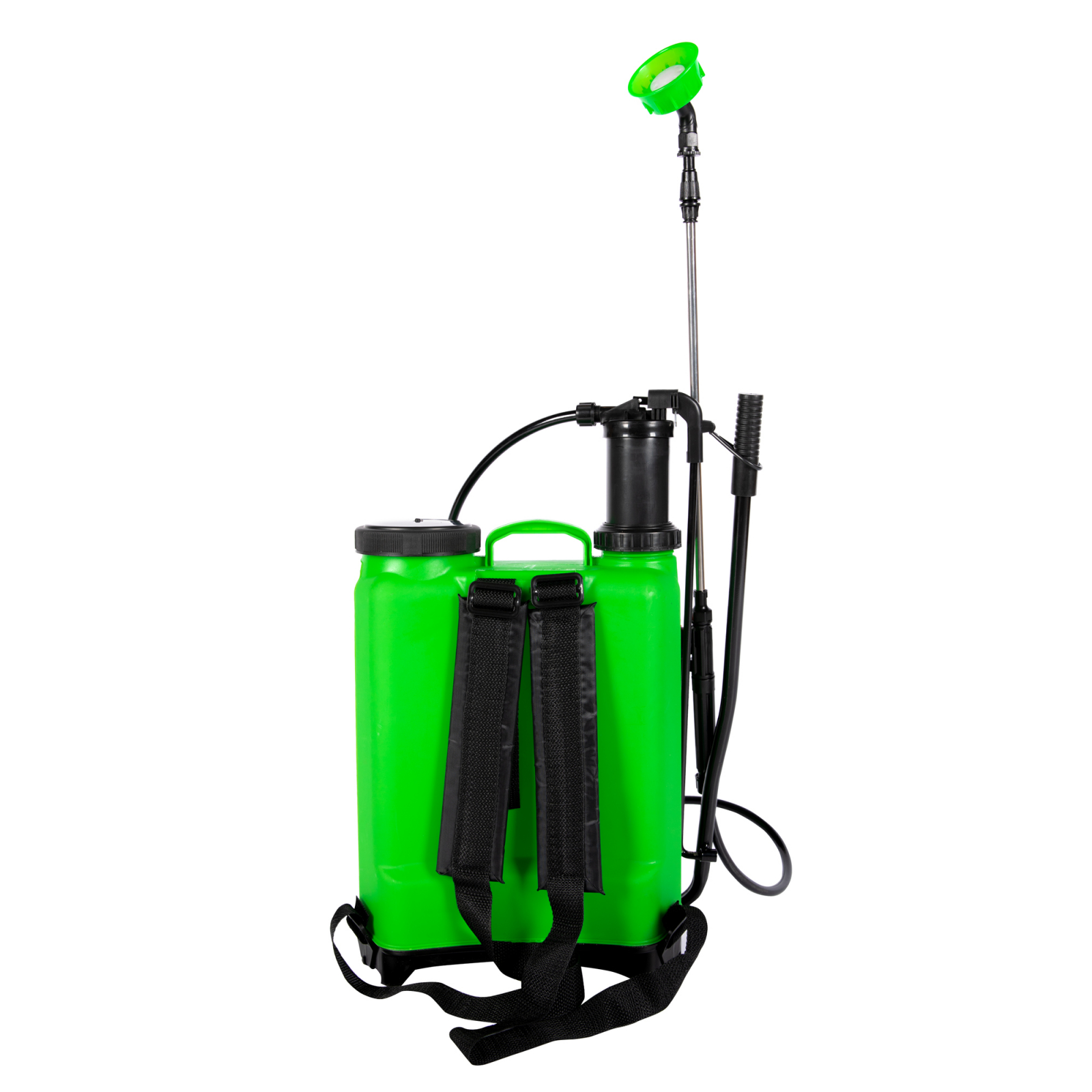

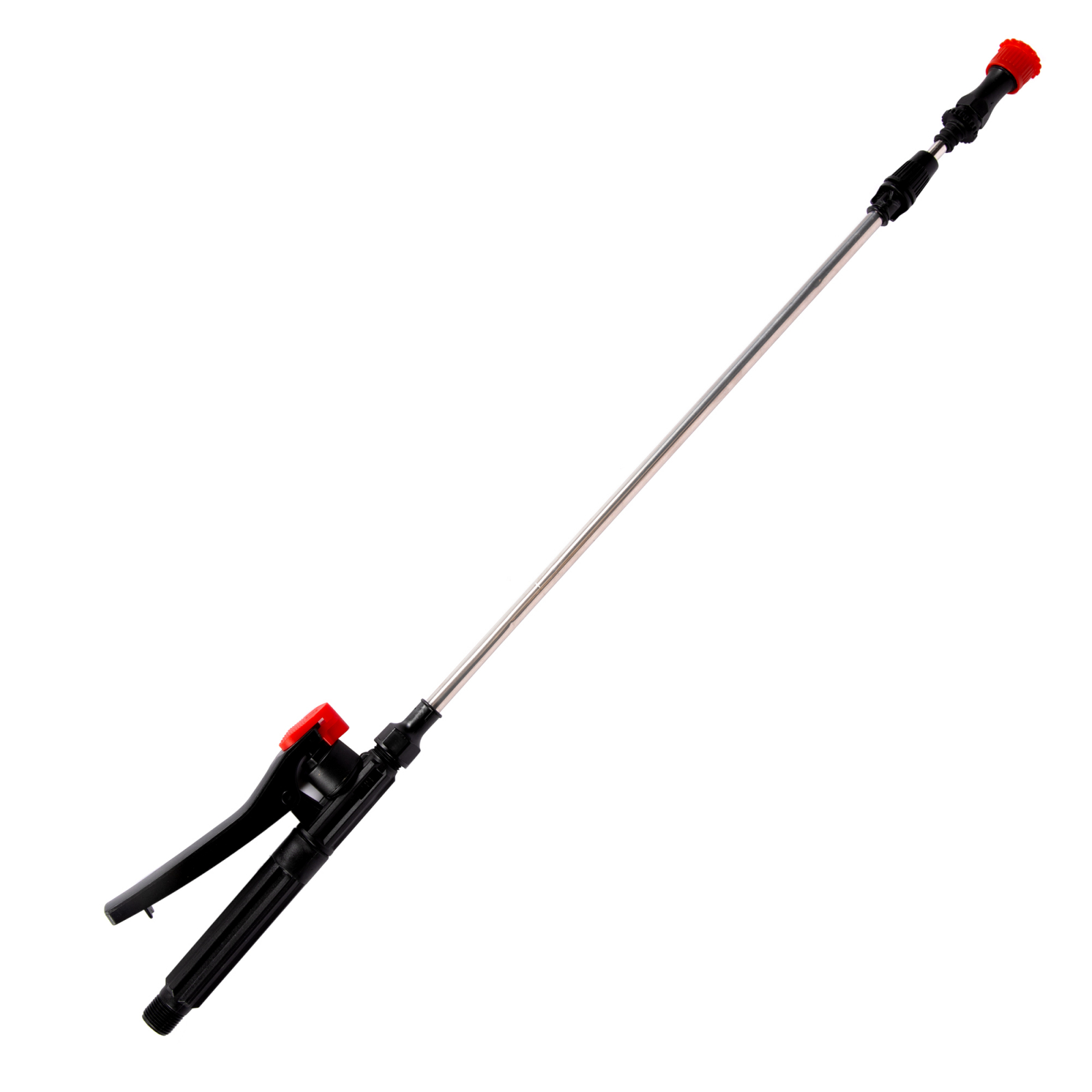

- Modelul este prevăzut cu lance telescopică reglabilă între 45 și 77 cm , realizată din oțel inoxidabil și plastic, furtun de 1,2 m , recipient gradat, sită de filtrare și harnasament tip rucsac cu curele duble reglabile .
Utilizări recomandate
- Poate fi utilizată în gospodării, grădini de legume, livezi de pomi fructiferi, vii, suprafețe agricole și grajduri pentru păsări sau animale .

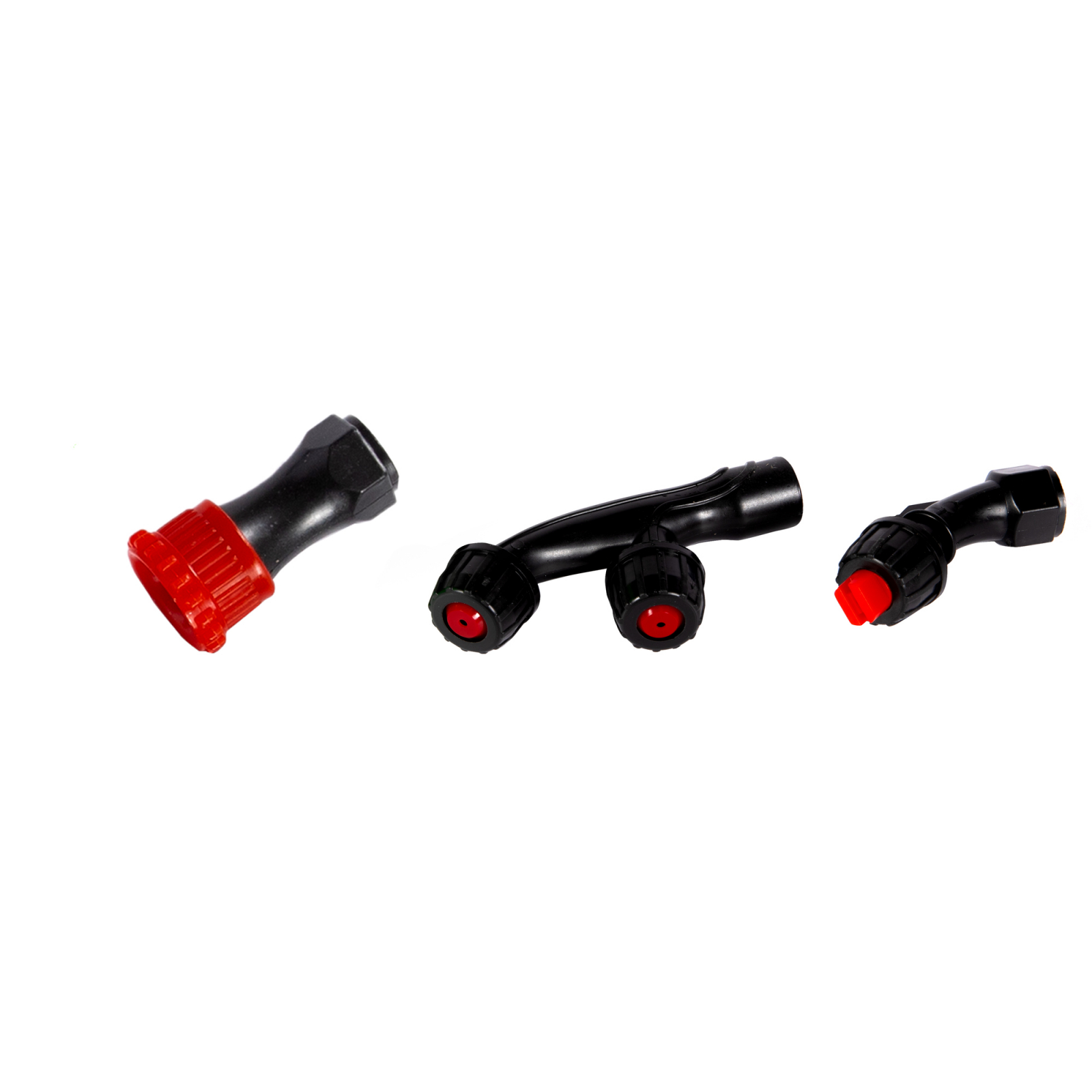

- Duze și tipuri de pulverizare Pompa este livrată cu 4 duze, simple și duble , iar capul duzei este reglabil.
- Forma jetului poate fi ajustată de la jet plin până la ceață fină , în funcție de lucrare și de reglajul duzei.
Conținutul pachetului

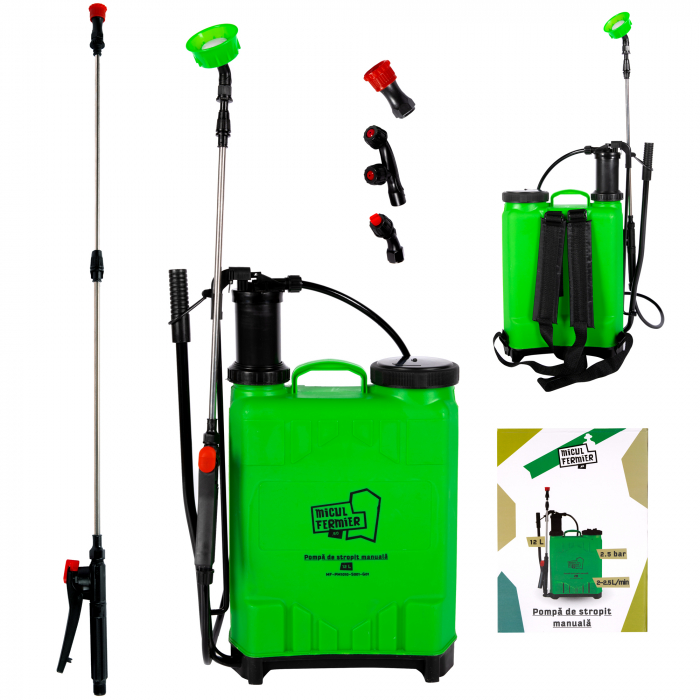

- pompa de stropit manuală; lance telescopică dintr-o piesă ; 4 duze ; set de garnituri; manual de instrucțiuni; cutie de transport.
- Recomandări privind utilizarea Înainte de utilizare, verificați integritatea rezervorului, furtunului, lancei, duzelor și a elementelor de fixare.

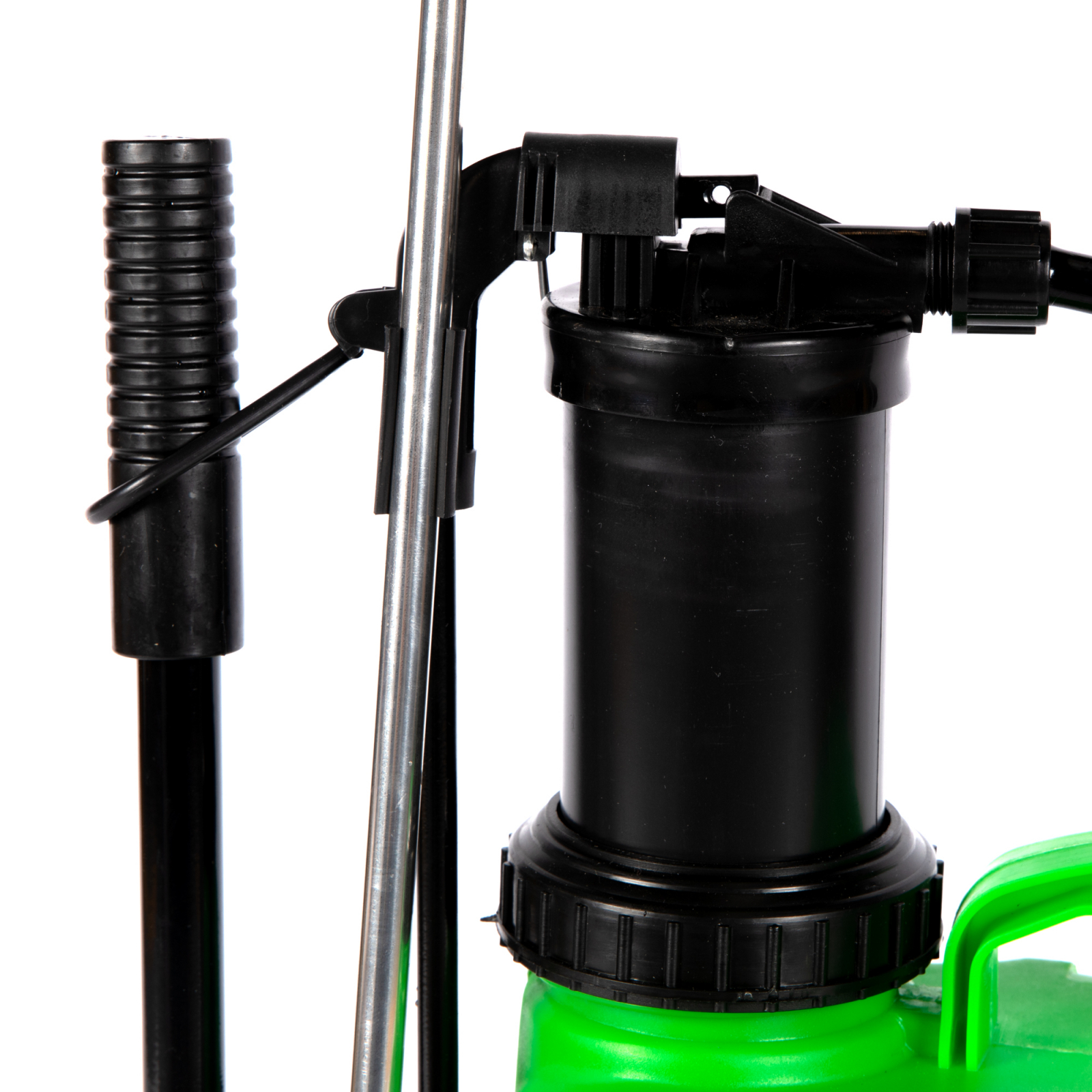

- Pentru obținerea presiunii necesare, acționați pârghia pompei în mod repetat, aproximativ 7-9 ori , până când rezistența la apăsare crește.

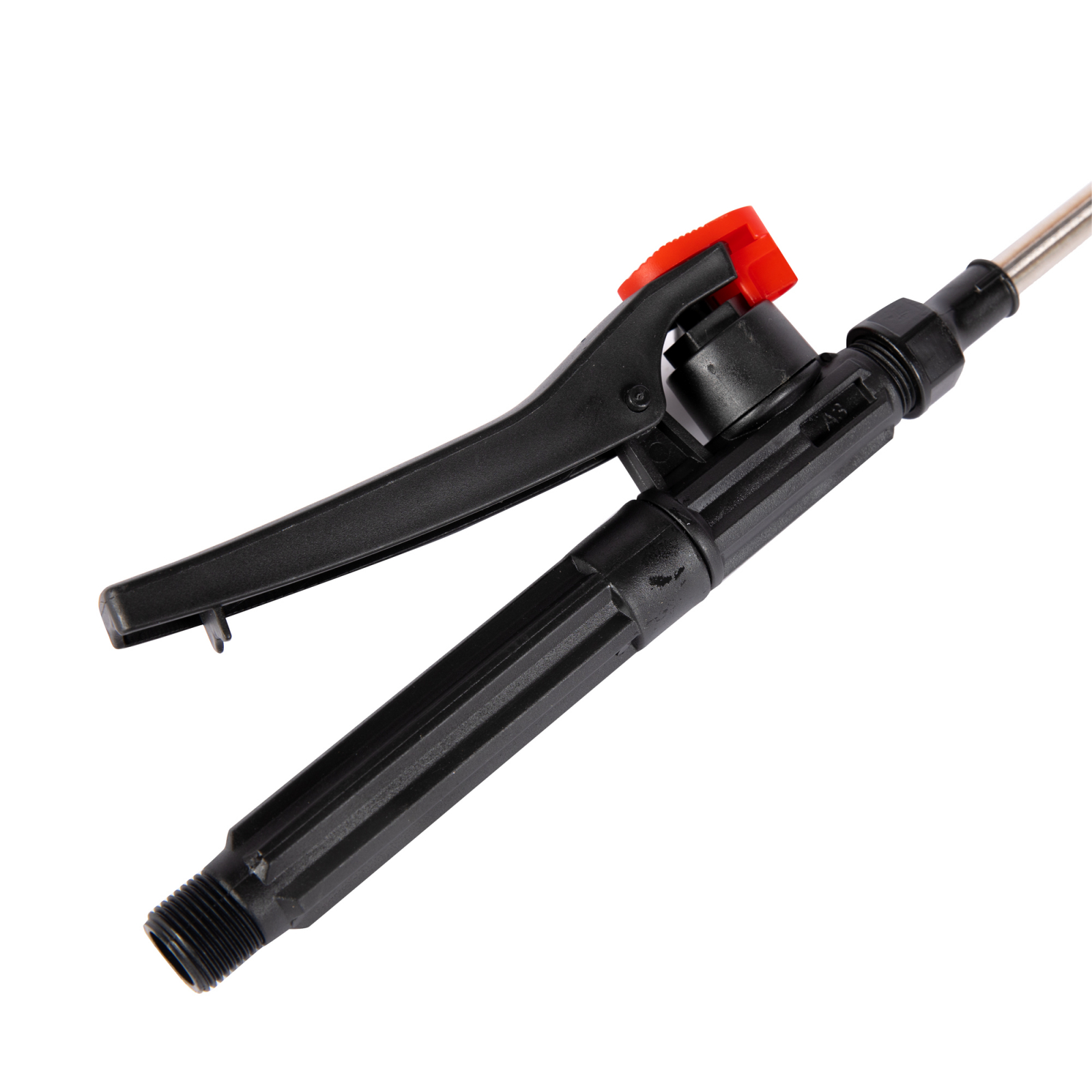

- Pulverizarea se pornește prin acționarea manetei lancei, iar poziția acesteia poate fi blocată pentru obținerea unui jet continuu.
Utilizare și întreținere
- Respectați întotdeauna dozajul și instrucțiunile producătorului substanței utilizate .
- Nu utilizați substanțe care nu sunt solubile în apă, deoarece acestea pot bloca filtrul și pompa.
- Evitați pulverizarea în condiții de vânt sau ploaie și mențineți pompa în poziție verticală în timpul funcționării.
- a și garanția După fiecare utilizare, eliberați presiunea rămasă, goliți și curățați rezervorul, apoi spălați întregul sistem de pulverizare.
- Duzele se clătesc cu apă curată și se curăță cu o perie moale, fără obiecte dure.
- Filtrul trebuie verificat și curățat periodic, iar garniturile trebuie menținute în stare bună.
